MQTT прошивка сенсорного WiFi выключателя King-Art TuYa Curtain для жалюзи

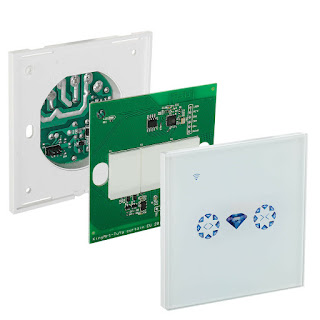

King-Art TuYa Curtain - настенный Wifi выключатель с сенсорным управлением. Основан на микросхеме ESP8266 и может управлять двумя реле. Для управления выключателем в локальной сети по протоколу MQTT необходим MQTT брокер mosquitto , предустановленный на компьютер или роутер с прошивкой OpenWRT. Также необходим MQTT клиент такой как MQTT Dash для Андроид или же что-то более масштабное такое как умный дом MajorDoMo . Подготовка к прошивке выключателя. Снимаем крышку, для этого отвёрткой снизу поддеваем Touch панель. Снимаем плату. Все контакты, в том числе и GPIO0 для перевода чипа в режим записи прошивки, выведены на плате. Подпаиваемся к контактам. Для прошивки чипа нужен USB-TTL конвертер, к примеру CP2104 CNT-003A работающий с напряжением 3.3В. Соединяем конвертер и выключатель 4 проводами следующим образом: GND выключатель - GND конвертер RX выключатель - TX конвертер TX выключатель - RX конвертер 3.3В выключатель
